Acerca de:

Zentratec es distribuidor master de la marca STAHL CraneSystems, Alemania. Asesoramos y comercializamos productos de tecnología de punta para el manejo de sus  materiales.

Contamos con un equipo de técnicos e ingenieros experimentados para resolver sus necesidades en forma eficiente, comprometidos en brindar servicio de excelencia  y calidad.

Proyecto SHW8200-16-2/2-1 L3

Proyecto SHW8200-16 2/2-1 L3 estacionario

ZENTRATEC
Manejo de Materiales
Proyecto
winch SHW8200-16-2/2-1 L3

Para una torre de enfriamiento se requiere un polipasto estacionario para un izaje de 142 m y capacidad de 20,000 kg. El diseño con un malacate SHW8  es indispensable para cumplir las restricciones de espacio y elevadas velocidades de izaje solicitadas incluyendo un izaje TVL.   Integranción de altas medidas de seguridad como un segundo freno de tambor y protección contra sobreenrollamiento de cable y límites de carrera engranados.
Se contempla el uso de inversores de frecuencia para obtener una precisa aproximación de la carga a su punto de montaje.

En este tipo de proyectos podemos suministrar equipos con diseños muy particulares para garantizar la funcionalidad y seguridad de operación.



20,000 kg y 142 m de izaje a 19 m/min

El Diseño

Malacate STAHL SHW8200 con inversor de frecuencia para un motor de 76 kW. Velocidad de izaje de 0.38…19m/min sin pasos y control remoto. Sistema de pesaje SMC4 con display de carga montado en el techo de la estructura.

Sistema de antienrollamiento por medio de barra transversal flotante sobre el tambor.

Motor con relevador manual del freno

2. Freno de tambor y límites de carrera engranados.

Despertamos su interés?
Contáctenos

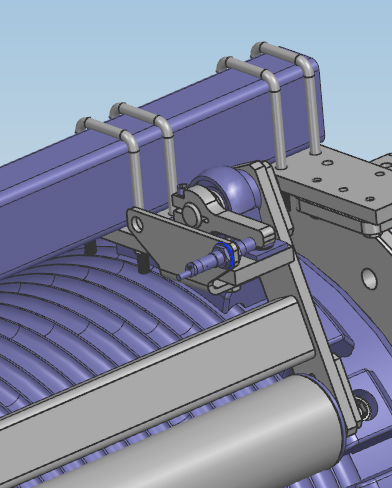

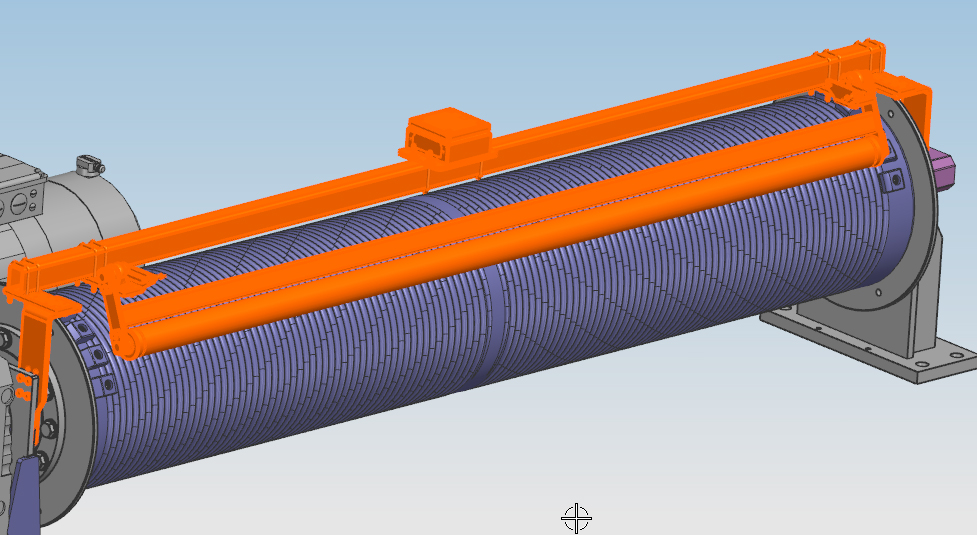

Sistema Anti sobreenrollamiento

Función del sistema de protección contra sobreenrollamiento:

  1. Evitar daños al equipo: Al impedir que el cable se enrolle o desenrolle más allá de su límite seguro, se previenen daños al cable, al tambor o a los componentes del polipasto.
  2. Seguridad: Protege al operador y al entorno de posibles accidentes, como la caída de la carga debido a un fallo mecánico por exceso de enrollamiento.
  3. Acción preventiva: Si el sistema detecta una situación de sobreenrollamiento inminente, automáticamente detiene el funcionamiento del polipasto para evitar incidentes.

Este tipo de protección es esencial en sistemas de elevación para garantizar tanto la integridad del equipo como la seguridad operativa.

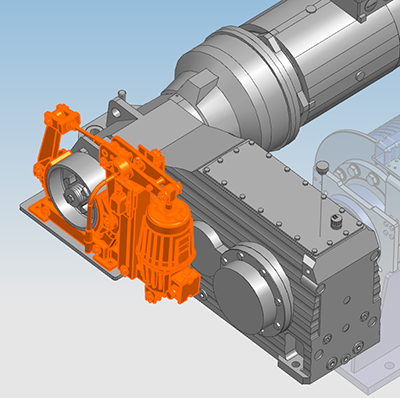

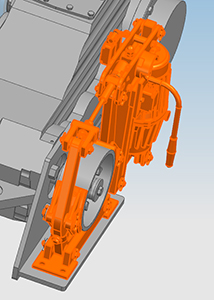

Freno Electrohidráulico

Ventajas del freno electrohidráulico de tambor:

  1. Fiabilidad en condiciones exigentes: Estos frenos están diseñados para aplicaciones pesadas y condiciones industriales severas, donde se requiere un frenado confiable y duradero.
  2. Mantenimiento reducido: Los frenos electrohidráulicos de tambor tienn  un diseño robusto que requiere menos mantenimiento que otros tipos de frenos mecánicos o eléctricos.
  3. Operación segura: El diseño basado en resortes para el frenado asegura que el sistema detenga la maquinaria en caso de fallo eléctrico, lo que es crucial en aplicaciones críticas de seguridad.

Proyecto AS7125-12 4/1 L2 DUE-M77

Proyecto AS7125-12 4/1 L2 DUE-M77

ZENTRATEC
Proyecto
AS7125-12 4/1 L2 DUE-M77

El manejo de maquinaria pesada de hasta 45 tons se convierte en una tarea cotidiana con nuestro polipasto AS7125-12 4/1 L2 DUE-M77.

  • Izaje de 15.65 m
  • Carro articulado propulsado por 4 confiables motorreductores   de traslación
  • Agil y suave traslado por  curvas de radio de 2750 mm.
  • Velocidad de izaje baja de 0,5/3m/min para el montaje preciso de maquinaria.



El Diseño

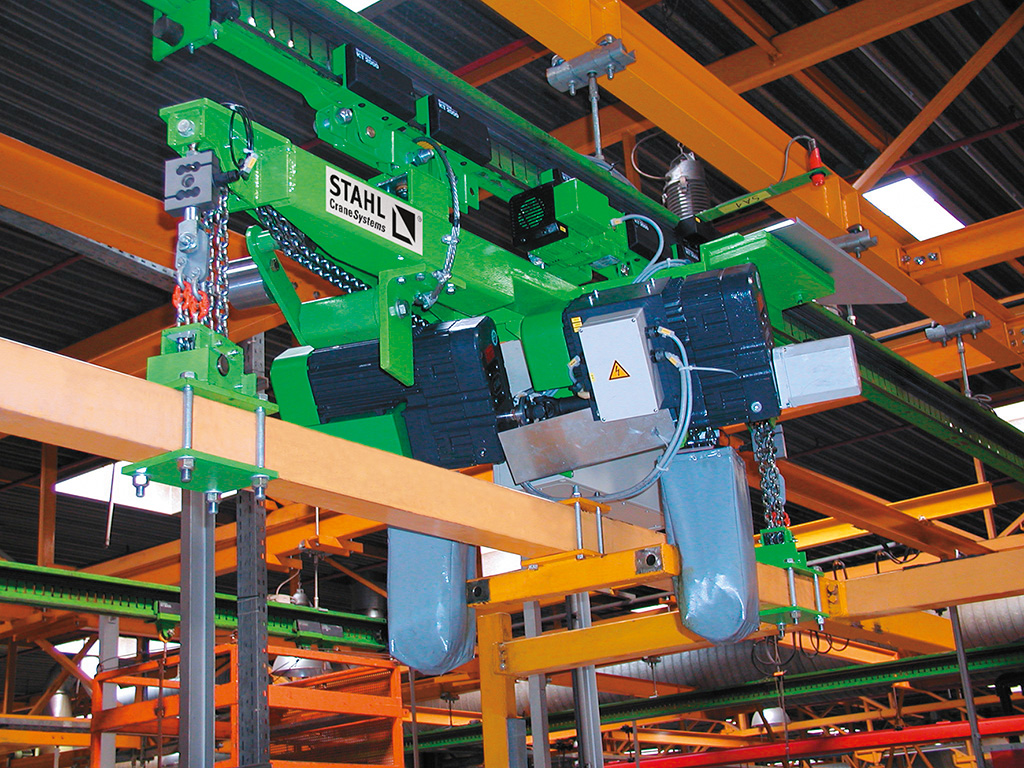

• El polipasto con carro monorriel articulado de 4 x 4  ruedas y rodillos guía para girar en radios de 2,750 mm  se alberga en un a jaula de perfil estructural con la que alcanzamos un máximo de rigidéz. Su robustéz permite movimientos milimétricos sin que exista vibración en el mecanismo de levante. El potente motor levanta las 45 tons por medio de un enramado de 4 cables eliminando oscilaciones innecesarias. El izaje de 15,65 m ofrece un amplio márgen para trabajar con componentes de maquinaria voluminosos.

ZENTRATEC, polipastos para el manejo de materiales
Freno de trinquete

El proyecto requería un segundo freno para garantizar que los rodillos de los molinos fueran suspendidos  por tiempo indeterminado para acceder al interior de la maquinaria. Incluimos un freno de trinquete montado sobre el tambor y que es ideal para la aplicación.

El pestillo cierra mecánicanmente manteniendo bloqueado el tambor. Ùnicamente liberará el freno por medio de un actuador electromagnético.


Proyecto AS7100-12ZW 2/2-1 L4

Proyecto AS7100-12 ZW 2/2-1 L4

ZENTRATEC
Manejo de Materiales
Proyecto
AS7100-12 ZW 2/2-1 L4

Para una torre de enfriamiento se requiere un polipasto estacionario para un izaje de 96 m y capacidad de 20,000 kg. El diseño con polipastos AS70 es ideal para el proyecto ya que cuentan con un bastidor robusto que permite combinar dos polipastos por medio de un cable de acero antigiratorio integrando un bloque de gancho con una polea ecualizadora. Igualmente la selección de diferentes motores y velocidades de izaje permite adaptarnos perfectamente a los requerimientos del proyecto.

Superamos las expectativas del cliente en la confiabilidad y rapidéz de sus maniobras ya que los paros técnicos por mantenimiento de las turbinas y motores deben realizarse en el menor tiempo posible.

En este tipo de proyectos podemos suministrar equipos con izajes de hasta 200 m de altura en variadas capacidades de carga



20,000 kg y 96 m de izaje a 17 m/min

El Diseño

• Dos polipastos AS 7100-12 combinados alcanzan un izaje de 96 m. La confiabilidad de sus dos motores  «12/2H73» que suman 2 x 29 kW dan una velocidad de 2/17 m/min. Las amplias reservas de potencia permiten izar la carga en un solo evento. Se incluyó en el diseño un sistema de dos frenos de trinquete que detectan sobrevelocidad y se inicializan para detener la carga en forma suave y segura. Igualmente estos frenos detienen los tambores en su posicióncuando el equipo está en reposo. Adicionalmente se optó por acondicionar los polipastos con liberación manual de freno para bajar la carga de forma segura en caso de pérdida del suministo eléctrico.

Despertamos su interés?
Contáctenos
ZENTRATEC, polipastos para el manejo de materiales
Freno de trinquete

El proyecto requería un segundo freno para garantizar que los rodillos de los molinos fueran suspendidos  por tiempo indeterminado para acceder al interior de la maquinaria. Incluimos un freno de trinquete montado sobre el tambor y que es ideal para la aplicación.

El pestillo cierra mecánicanmente manteniendo bloqueado el tambor. Ùnicamente liberará el freno por medio de un actuador electromagnético.


rhn-rhino-harrington


Cadena de acero calibrada

Cadena de acero

STAHL- partner of Zentraec

En Zentratec encuentra la cadena para su polipasto STAHL

Suministramos repuestos originales, sin compromisos:

Manuales de servicio

En esta sección podrá bajar la información de su polipasto «R», «T», «ST»

todos ellos  basados en la plataforma STAHL CraneSystems.

Polipasto STAHL R solo cadena!

Polipasto Endor STAHL R solo cadena!


Polipasto STAHL T

Polipasto STAHL ST

  • Cadena de acero al carbón galvanizada 4 x12 mm («T 05″, ST 05 / STD 05»)

  • Cadena de acero al carbón galvanizada 5×16 mm («ST 10 / STD 10»)

  • Cadena de acero al carbón galvanizada 6×18.6 mm («R6», «T3»)

  • Cadena de acero al carbón galvanizada 7×21.9 mm («R12», «T4», «ST 20 / STD 30»)

  • Cadena de acero al carbón galvanizada 9×27 mm («R20» «T5», «ST 30 / ST 32 / STD 50 / STD 60»)

  • Cadena de acero al carbón galvanizada 11.3×31 mm  («ST50»)

  • Cadena de acero al carbón galvanizada y reforzada 11.3×31 mm  («ST60»)

En Zentratec encontrará ganchos de carga así como todos los repuestos originales para el correcto funcionamiento de su polipasto.

Necesita repuestos ?
Por aquí por favor
Para encontrar su serial:
Baje este instructivo

Garantizamos el suministro de repuestos originales de sus polipastos
STAHL CraneSystems


Recubrimientos

Recubrimientos

DIN EN ISO 12944 PART 6
STAHL- partner of Zentraec

Protección contra medios agresivos

En ambientes agresivos que deterioran la confiabilidad y vida útil de nuestros equipos es importante seleccionar previamente el tipo de recubrimiento protector que se aplicará. El estricto apego a normativas internacionales es garantía de la calidad de nuestros acabados. Si bien toda la tornillería o partes metálicas expuestas son galvanizadas, es conveniente, donde se pueda y no afecte la operabilidad del equipo, recubrirlas con pintura.

DIN EN ISO 12944 Part 6

Tomamos muy en serio la protección de su equipo. Por ello ofrecemos una grán variedad de recubrimientos desarrollados por expertos para satisfacer sus necesidades. Todo recubrimiento se realiza en fábrica STAHL. Solo así garatizaremos la compatibilidad de los componentes y calidad que se su proyecto exige.

Nuestros equipos han sido diseñados para resistir arriba de 20 años de trabajo. Es por ello que la importancia de un recubrimiento es clave para su conservación. STAHL proporciona modernas aplicaciones de pintura que a continuación le presentaremos.
A20/80: El estándard para nuestros polipastos es un recubrimiento de 80 micras de color verde y antracita en motores. Esta protección es suficiente para la mayoría de situaciones en el mercado industrial.
Para aplicaciones de acuerdo a sus requerimientos en cuanto a espesores de las capas de pintura y color, sugerimos ponerse en contacto con nosotros. Juntos encontraremos su mejor opción.

PINTURAS ELECTROESTATICAS

Nuestros recubrimientos estándar  comprenden diversas pinturas que se pueden identificar de acuerdo a la «tabla de recubrimientos» adjunta. En las ligas subsecuentes acotamos las fichas técnicas de dichas pinturas.

ACABADOS Y ESPESORES PARA EL RECUBRIMIENTO A20

Nuestros recubrimientos a base de solventes son complejas aplicaciones de pinturas a base de poliester y epóxicas que se pueden identificar de acuerdo a la «tabla de recubrimientos» adjunta. En las ligas subsecuentes acotamos las fichas técnicas de dichos acabados y espesores.


PINTURAS EPOXICAS A BASE DE SOLVENTES Y COMBINADA CON PINTURAS ELECTROESTATICAS





Nuestros recubrimientos a base de solventes son complejas aplicaciones de pinturas a base de poliester y epóxicas que se pueden identificar de acuerdo a la «tabla de recubrimientos» adjunta. En las ligas subsecuentes acotamos las fichas técnicas de dichas pinturas

ACABADOS Y ESPESORES PARA EL RECUBRIMENTO A20, A20A, A30





Nuestros recubrimientos a base de solventes son complejas aplicaciones de pinturas a base de poliester y epóxicas que se pueden identificar de acuerdo a la «tabla de recubrimientos» adjunta. En las ligas subsecuentes acotamos las fichas técnicas de dichos acabados y espesores.


REPARACIONES

Nuestros recubrimientos de véz en cuando requieren de reparaciones. Por ejemplo al golpear el equipo y crear una fisura. En las ligas subsecuentes acotamos las fichas técnicas para realizar reparaciones profesionalmente.

Contáctenos
Formulario de contacto

Hemos proporcionado los detalles relacionados con las propiedades y el uso de los productos especificados en esta página con el fin de ser  informativa de acuerdo con el conocimiento disponible para nosotros y nuestro trabajo de desarrollo y experiencia práctica. Debido a la amplia gama de posibles aplicaciones, no ha sido posible incluir todas las características individuales. En casos de duda, nuestros expertos en aplicaciones están disponibles para brindar asesoramiento técnico. Se aplican, de lo contrario, los términos y condiciones generales de venta.


Proyecto SH5032-16 1/1 ex L4 -Planta de Coque

Proyecto SH5032-16 1/1 ex L4

ZENTRATEC
Manejo de Materiales
Proyecto SH5032-16 1/1 ex L4

El proyecto requería polipastos a prueba de explosión ATEX  con izajes de 80 m de altura. Las condiciones ambientales severas demandaron una clasificación Ex IID Ex tb IIIC T120°C con protección IP66. Ideal para un polipasto STAHL.

Se entregaron un total de 4 equipos de diferentes capacidades e izajes.

El Diseño

• Polipasto de cable a prueba de explosión con carro monorriel para viga recta

« Capacidad 3,200 kg con 1 ramal

• Protección antideflagrante : Zona1  /  Ex II 2D Ex tb IIIC T120°C

• Protección IP 66

• Izaje 80 m

• Gancho con recubrimiento de bronce metalizado

• Ruedas de latón

Zentratec

FICHAS TECNICAS
ZENTRATEC, polipastos para el manejo de materiales
Tablero de control Zona 1

El tablero de control es integrado a una caja de hierro fundido a prueba de explosión. Ingeniería tenía algunos requerimientos especiales como el marcado de cables con nomenclatura propia, placas de identificación grabadas en acero inoxidable, Fusibles integrados en el interruptor principal


Proyecto SH6020-32 8/2-1 L5

Proyecto SH6020 ZW-32 8/2-1 L5

ZENTRATEC
Manejo de Materiales
Proyecto SH6020 ZW-32 8/2-1 L5

Proin facilisis varius nunc. Curabitur eros risus, ultrices et dui ut, luctus accumsan nibh. Fusce convallis sapien placerat tellus suscipit vehicula. Ea mei nostrum imperdiet deterruisset, mei ludus efficiendi ei. Sea summo mazim ex, ea errem eleifend definitionem vim. Detracto erroribus et mea.

El Diseño

• Dos polipastos montados sobre un bastidor monorriel suspendido

• Motoreductores de diseño exclusivo para aplicaciones de elevación altos ciclos de arranque

• Protección IP55, IP66 opcional Clase térmica F Control de la temperatura por medio de sondas térmicas PTC

• Sistema electrónico SMC22 de gestión de sobregarga y desempeño de los motores

• Doble tambor para izaje de 42.8 m de izaje vertical (TVL)

• Límites de carrera de izaje y traslación

• Aparejo acondicionado para inmersión en aguas salobres

• Bastidor de diseño acondicionado para distribuir la geometría de dos polipastos

• Placas de identificación de acero inoxidable

• Sirena y baliza estroboscópica

• Control remoto y botonera colgante para casos de emergencia

• Reflectores LED de última generación para iluminar patio de carga

• Amplia documentación y certificaciones que avalaran el cumplimiento de las normativas

ZENTRATEC, polipastos para el manejo de materiales

Lorem Ipsum is simply dummy text of the printing and typesetting industry. Lorem Ipsum has been the industrys standard dummy text ever since the 1500s, when an unknown printer took a galley of type and scrambled it to make a type specimen book.


Proyecto SH 5020-25 2/2-1 UE especial

Proyecto SH5020-25 2/2-1 L3 UE

ZENTRATEC
Manejo de Materiales
Modernización
SH5020-25 2/2-1 L3 UE

2005: El diseño de la nave de nuestro cliente requería un polipasto en carro monorriel montado perpendicular al puente para lograr las aproximaciones obligatoirias. Por la geometría del diseño necesitabámos que el equipo fuera true vertical lift, por lo cual optamos por usar el reenvío 2/2-1 para obtener el resultado esperado.

Este equipo trabaja 3 turnos con altos ciclos de arranque e  izaje de
28 m.

2021: Habiendo llegardo al final de su vida útil después de más de 15 años de servicio nuestro cliente nos contacta para reemplazar el equipo.

El nuevo polipasto es un clon que cumple con los estándares de seguridad actualizados, aunado aque ha sido adecuado con control remoto, incrementando la seguridad operacional.

El Diseño

• Polipasto de cable con diseño perpendicular al puente montado  carro monorriel para viga recta

« Capacidad 2,000 kg con reenvío 2/2-1

• Izaje 28 m

• Velocidad de izaje

• Protección IP 66

• Control remoto HBC y funciones especiales

• Polipasto con montaje perpendicular al carro


Vista del equipo en uso por más de 15 años

ZENTRATEC, polipastos para el manejo de materiales
Soluciones a la medida:

Zentratec escucha y asesora para atender sus retos. El diseño modular de nuestros polipastos permite un sinnúmero de adaptaciones para integrarse en sus instalaciones.

Contáctenos para atender sus necesidades


Proyecto SH6050-16 8/2-1 L4

Proyecto SH6050-16 8/2-1 L4

 Auxiliar SH5025-20 4/1 L3

ZENTRATEC
Manejo de Materiales
Proyecto
SH6050-16 8/2-1 L4
aux. SH5025-20 4/1 L3

Para el mantenimiento de los molinos de zafra de un ingenio azucarero requeríamos modernizar equipos antiguos. EL SH60 de 20 toneladas de capacidad resultó el equipo ideal para las maniobras. Su diseño compacto permitió incluir un polipasto auxiliar  SH50 de 10 toneladas

El Diseño

• Dos polipastos, principal SH60 y auxiliar SH50, montados sobre un bastidor de perfil cuadrado ensamblado sobre un carro birriel

• Trocha especial

• Polipastos para uso individual, es decir «A o B»

• Protección IP55

•  Freno de trinquete electromecánico sobre el tambor

ZENTRATEC, polipastos para el manejo de materiales
Freno de trinquete

El proyecto requería un segundo freno para garantizar que los rodillos de los molinos fueran suspendidos  por tiempo indeterminado para acceder al interior de la maquinaria. Incluimos un freno de trinquete montado sobre el tambor y que es ideal para la aplicación.

El pestillo cierra mecánicanmente manteniendo bloqueado el tambor. Ùnicamente liberará el freno por medio de un actuador electromagnético.


Acerca de:

Zentratec empresa fundada en 2008, cuenta con un equipo experimentado, eficiente y comprometido en brindar calidad y productividad a cada uno de nuestros clientes.
